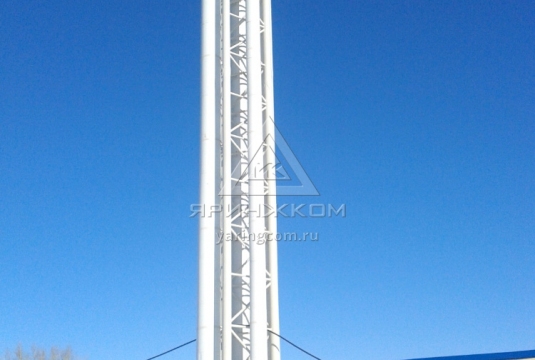

Типовое решение трубы ферменного типа высотой 18 метров с двумя газоходами по 350 мм

1.1

Ферма – комплект (хомуты, кронштейны крепления хомутов, соединительные элементы, метизы, лестница)

1 комплект

1.2

Прямой элемент дымоотводящего  ствола, теплоизолированный Øвнутр 350/ Øвнеш 450, L = 1150 мм

24 шт

1.3

Верхний элемент дымоотводящего ствола теплоизолированный Øвнутр 350/ Øвнеш 450,  L = 1200

2 шт

1.4

Тройник 45° теплоизолированный  с конденсатоотводом и ревизией  Øвнутр 350/ Øвнеш 450, L = 1200

2 шт

1.5

Отвод 45° теплоизолированный     Øвнутр 350/ Øвнеш 450

2 шт

1.6

Опорная консоль дымохода

2 шт

1.7

Опоры фермы

3 шт

1.8

Молниеприемник

1 шт

2.1

Пакет документации на дымовую трубу (проект часть «КМ» (Конструкции Металлические), «ПЗ» (Пояснительная записка))

1 комплект

2.2

Паспорт дымовой трубы

1 комплект

2.3

Сопроводительная документация на примененное оборудование, материалы, комплектующие и пр.

1 комплект

3.1

Упаковка готовых изделий

1 комплект

1.1

Лестницы и площадки обслуживания

1 комплект

90000

1.2

Комплект светоограждения

1 комплект

70000

1.3

Горизонтальные участки газоходов

1 комплект

В зависимости от протяженности

1.4

Анкерный блок

1 комплект

50000

2.1

Раздел проекта «ЭМ» (Электромеханический)

1 комплект

2.2

Раздел проекта «КЖ» (Конструкции Железобетонные)

1 комплект

2.3

Раздел проекта «КМ2» (Конструкции Металлические горизонтальных участков»

1 комплект

2.4

Раздел проекта «АР» (Аэродинамический расчет)

1 комплект
