Газопоршневые электростанции (ГПЭ БКИ) – это система для автоматической выработки электроэнергии, расположенная в блок-контейнере. Установка представляет собой цельнометаллический несущий каркас с ограждениями из сэндвич-панелей. Возможно исполнение с утилизатором тепла или без него.

Описание ГПЭ в блоке

ГПЭ БКИ может использоваться для самых разных проектов. Будучи гарантированным и постоянным источником электроэнергии, газопоршевая генераторная установка является оптимальным вариантом для частной застройки, торговых комплексов, банков, аэропортов, производственных и промышленных предприятий, месторождений.

Использование газопоршневой установки в качестве основного источника получения энергии является экономически выгодным решением. Даже при возникающих перебоях в снабжении из единой энергетической системы мы гарантируем полное обеспечение потребителя недорогой энергией.

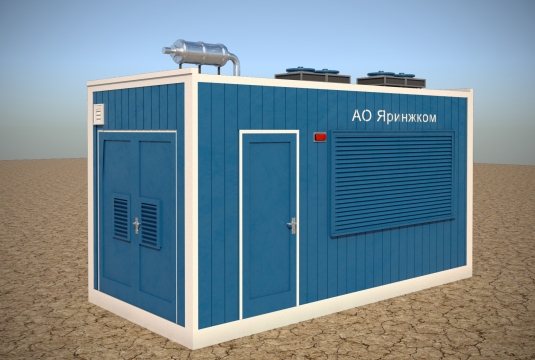

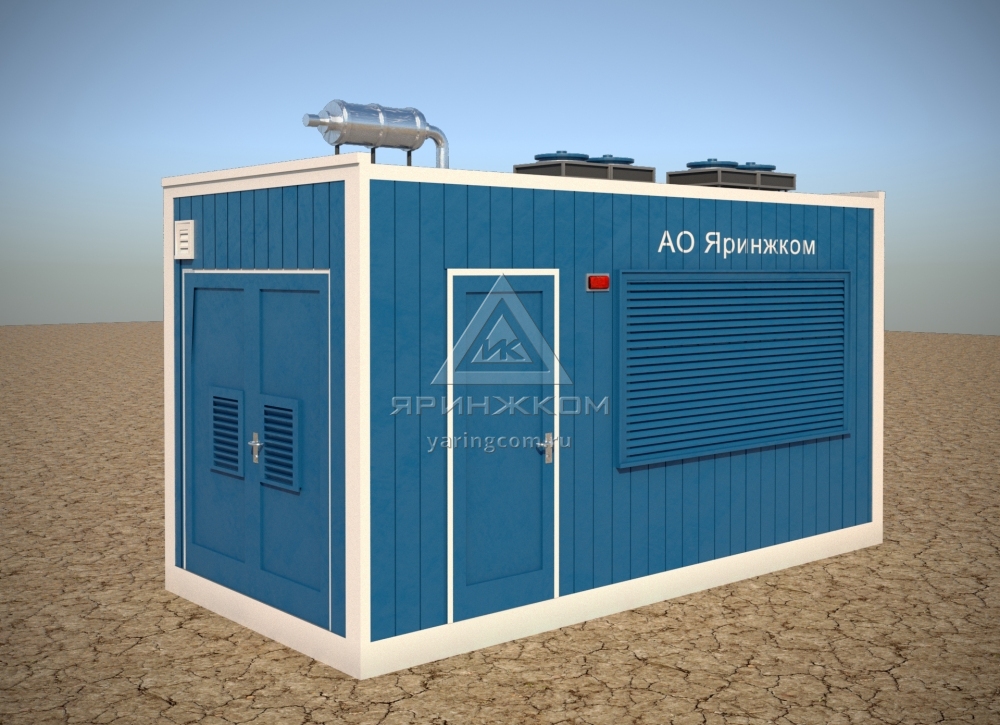

Газопоршневые электростанции в специализированном блок-контейнере поставляются в полностью готовой комплектации, с наличием сертификата и разрешения РосТехНадзора. Это экономит время при согласовании существующих помещений в поднадзорных органах, получении ТУ для установки ГПЭ.

Силовой металлический каркас специализированного блок-контейнера обеспечивает достаточную жесткость при транспортировке с вертикальными перегрузками до 3 кг. Специализированный блок-контейнер оснащен сигнализацией, системой пожаротушения, системой отвода выхлопных газов, освещением, вентиляцией, системой внутреннего обогрева и др. Конструкция обеспечивает надежную и удобную эксплуатацию электростанции, влагонепроницаемость и устойчивость к различного рода осадкам.

В качестве топлива современные ГПЭ могут использовать:

  • природный газ;
  • попутный нефтяной газ;
  • пропан, бутан;
  • древесный газ;
  • коксовый газ;
  • пиролизный газ;
  • газ мусорных свалок, сточных вод;
  • биогаз/синтез газа;
  • шахтный метан.
Расчёт стоимости в 1 клик!
Нажимая кнопку «Получить консультацию» вы подтверждаете свое согласие с согласием на обработку персональных данных и политикой компании в отношении персональных данных.

Преимущества ГПЭ в блоке

Экономичность
Электроэнергия от ГПЭ в 1,5-2,5 раза ниже стоимости «бытовой/централизованной электроэнергии».
Безопасность
Конструкция контейнера выполнена без использования горючих материалов. Система вытяжки и притока воздуха.
Серийное производство
Ускоренные сроки поставки и качественное изготовление установок. Это возможно за счет серийного производства, квалифицированного персонала, производственных мощностей.
Быстрый монтаж
Монтаж газопоршневых электростанций в специализированном блок-контейнере занимает несколько часов, т.к. они поставляются в полной заводской готовности.
Автоматизация и диспетчеризация
ГПЭ БКИ полностью автоматизированы и оснащены всеми необходимыми системами контроля и безопасности.
Удаленный доступ к управлению.

Эксплуатация газопоршневых электростанций в специализированном блок-контейнере позволяет обеспечить потребителя недорогой электроэнергией.

Комплектация ГПЭ в блоке

Без утилизатора тепла

Основные технические характеристики:

Наименование параметра

Значение

Номинальная мощность (длительная), кВт/кВА

30/37,5

Род тока

переменный трехфазный

Номинальное напряжение, В

400

Номинальная частота, Гц

50

Номинальный коэффициент мощности

1

Номинальный ток, А

54

Частота вращения вала двигателя, мин-1

1 500

Давление газа, (кг/см2)

1-5

Система охлаждения, л

18

Система смазки, л

14

Удельный расход топлива при номинальной мощности, м3/ч

15

Габаритные размеры, мм длина x ширина x высота

2 220х1 000х1 580

Масса сухого электроагрегата, кг

980

Гарантийная наработка, м.ч.

2 000

Ресурс до капитального ремонта, м.ч.

15 000

Стандартная комплектация:

  • газопоршневой двигатель с зарядным генератором и стартером;
  • силовой синхронный генератор мощностью 30 кВт;
  • Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей);
  • система выпуска без глушителя;
  • система впуска с воздушными фильтрами;
  • система топливоподачи;
  • газовые редуктора,
  • система охлаждения с водяным радиатором;
  • система охлаждения масла с масляным радиатором;

Двигатель:

  • Первичный двигатель Д246.1, модернизированный ИК «Яринжком» 4-тактный, 4-цилиндровый с рядным расположением цилиндров и жидкостным охлаждением, без наддува.

Силовой генератор:

  • Генератор синхронный, мощностью 30 кВт.
Основные технические характеристики:

Наименование параметра

Значение

Номинальная мощность (длительная), кВт/кВА

60/75

Максимальная часовая мощность, кВт/кВА

66/ 82,5

Род тока

переменный трехфазный

Номинальное напряжение, В

400

Номинальная частота, Гц

50

Номинальный коэффициент мощности

1

Номинальный ток, А

108

Частота вращения вала двигателя, мин-1

1500

Давление газа, кг/см2

1-5

Система охлаждения, л

36

Система смазки, л

34

Удельный расход топлива при номин. мощности, м3

24

Габаритные размеры, мм (Д х Ш х В)

2200x1075x1700

Масса сухого электроагрегата, кг

1800

Гарантийная наработка, м.ч.

2 000

Ресурс до капитального ремонта, м.ч.

25 000

Комплектация:

  • Газопоршневой двигатель с зарядным генератором и стартером;
  • силовой синхронный генератор, мощность 60 кВт;
  • Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей);
  • система выпуска без глушителя шума;
  • система впуска с воздушными фильтрами;
  • газовый редуктор;
  • система охлаждения с водяным радиатором РВ-60
  • система охлаждения масла с масляным радиатором;

Основные комплектующие:

Двигатель:

  • Первичный двигатель ЯМЗ-236   модернизированный  ИК «Яринжком» , 4-тактный, 6-цилиндровый с V-образным расположением цилиндров, с непосредственным впрыском топлива и жидкостным охлаждением, с наддувом, без наддува.

Генератор:

  • Генератор синхронный 60 кВт
Основные технические характеристики:

Наименование параметра

Значение

Номинальная мощность (длительная), кВт/кВА

100 / 125

Максимальная часовая мощность, кВт/кВА

110 / 137,5

Род тока

переменный трехфазный

Номинальное напряжение, В

400

Номинальная частота, Гц

50

Номинальный коэффициент мощности

1

Номинальный ток, А

180

Частота вращения вала двигателя, мин-1

1500

Давление газа, кг/см2

1-5

Система охлаждения

36

Система смазки

34

Расход топлива при номинальной мощности, м3

35

Габаритные размеры (на раме), Д x Ш x В, мм

2450 x 1040 x 1670

Масса сухого электроагрегата, кг

2 050

Гарантийная наработка, м.ч.

2 000

Ресурс до капитального ремонта, м.ч.

25 000

Комплектация:

  • газопоршневой двигатель с зарядным генератором и стартером;
  • силовой синхронный генератор, мощность 100 кВт;
  • Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей);
  • система выпуска с глушителем;
  • система впуска с воздушными фильтрами;
  • газовые редукторы;
  • система охлаждения с водяным радиатором РВ-130у;
  • система охлаждения масла с масляным радиатором;
  • комплект аккумуляторных батарей (1 шт.);
  • комплект эксплуатационной документации;
  • 1-ая степень автоматизации;

Основные комплектующие:

Двигатель:

  • Первичный двигатель ЯМЗ 238: модернизированный ИК «Яринжком» 4-тактный, 8-цилиндровый с V-образным расположением цилиндров, с непосредственным впрыском топлива и жидкостным охлаждением, без наддува.

Генератор:

  • Генератор синхронный 100 кВт
Основные технические характеристики:

Наименование параметра

Значение

Номинальная мощность (длительная), кВт/кВА

150/187,5

Максимальная часовая мощность, кВт/кВА

165/206,25

Род тока

переменный трехфазный

Номинальное напряжение, В

400

Номинальная частота, Гц

50

Номинальный коэффициент мощности

1

Номинальный ток, А

270

Частота вращения вала двигателя, мин-1

1500

Давление газа, кг/см2

0,5-5

Система охлаждения, л.

36

Система смазки,л.

34

Удельный расход топлива при номинальной мощности, м3

37,5

Габаритные размеры, мм длина x ширина x высота

2 700 х 1 290 х 1600

Масса сухого электроагрегата, кг

2 650

Гарантийная наработка, м.ч.

2 000

Ресурс до капитального ремонта, м.ч.

50 000

Комплектация:

  • газопоршневой двигатель с турбонаддувом с зарядным генератором и стартером;
  • силовой синхронный генератор мощностью 150 кВт;
  • Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей);
  • система выпуска с глушителем шума;
  • система впуска с воздушными фильтрами;
  • газовый редуктор;
  • система охлаждения с водяным радиатором РВ-180;
  • система охлаждения масла с масляным радиатором;
  • 1-ая степень автоматизации: пульт управления первой степени автоматизации;

Основные комплектующие:

Двигатель:

  • Первичный двигатель ЯМЗ-238Д: модернизированный ИК «Яринжком»  4-тактный, 8-цилиндровый с V-образным расположением цилиндров, с непосредственным впрыском топлива и жидкостным охлаждением, с наддувом.

Силовой генератор:

  • Генератор синхронный, мощностью 150 кВт.
Основные технические характеристики:

Наименование параметра

Значение

Номинальная мощность, кВт/кВА

200/250

Максимальная часовая мощность, кВт/кВА

220/ 275

Род тока

переменный трехфазный

Номинальное напряжение, В

400

Номинальная частота, Гц

50

Номинальный коэффициент мощности

1

Номинальный ток, А

360

Частота вращения вала двигателя, мин-1

1500

Давление газа, кг/см²

1-5

Система охлаждения, л

60

Система смазки, л

34

Удельный расход топлива при номинальной   мощности, м3

70

Удельный расход масла, % от расхода топлива

0,2

Габаритные размеры, мм длина x ширина x высота

2865 x 1233 x 1175

Масса сухого электроагрегата, кг

2 700

Гарантийная наработка, м.ч.

2 000

Ресурс до капитального ремонта, м.ч.

50 000

Стандартная комплектация:

  • газопоршневой двигатель с турбонаддувом с зарядным генератором и стартером;
  • силовой синхронный генератор мощность 200 кВт;
  • Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей);
  • система выпуска с глушителем шума;
  • система впуска с воздушным фильтром;
  • система газоподачи;
  • газовые редуктора;
  • система охлаждения с водяным радиатором РВ-240 + дополнительный радиатор РВ-400;
  • охладитель наддувочного воздуха;
  • система охлаждения масла со встроенным в двигатель водомасляным радиатором (ВМР);

Двигатель:

  • Первичный двигатель ЯМЗ-7514 дизельный, модернизированный ИК «Яринжком» 4-тактный, 8-цилиндровый с V-образным расположением цилиндров, с непосредственным впрыском топлива и жидкостным охлаждением, с наддувом, под установку охладителя наддувочного воздуха.

Силовой генератор:

  • Генератор синхронный, мощностью 200 кВт.
Основные технические характеристики:

Наименование параметра

Значение

Номинальная мощность, кВт/кВА

250/312,5

Максимальная часовая мощность, кВт/кВА

275/343,75

Род тока

переменный трехфазный

Номинальное напряжение, В

400

Номинальная частота, Гц

50

Номинальный коэффициент мощности

1

Номинальный ток, А

450

Частота вращения вала двигателя, мин-1

1500

Давление газа, кг/см²

1-5

Система охлаждения, л

70

Система смазки, л

33

Расход топлива при номинальной мощности, нм3

87,5

Габаритные размеры, мм (Д х Ш х В)

2910 x 1172 x 1720

Масса сухого электроагрегата, кг

3 150

Гарантийная наработка, м.ч.

2 000

Ресурс до капитального ремонта, м.ч.

50 000

Комплектация:

  • газопоршневой двигатель с турбонаддувом с зарядным генератором и стартером;
  • силовой синхронный генератор мощность 250 кВт;
  • Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей);
  • система выпуска с глушителем шума;
  • система впуска с воздушным фильтром;
  • газовые редукторы;
  • система охлаждения с водяным радиатором  РВ-300 + доп. радиатор РВ-400;
  • охладитель наддувочного воздуха типа "воздух-воздух"
  • система охлаждения масла со встроенным в двигатель водомасляным радиатором (ВМР);

Основные комплектующие:

Двигатель:

  • Первичный двигатель ТМЗ-8435: модернизированный ИК «Яринжком» , 4-тактный, 8-цилиндровый с V-образным расположением цилиндров, с непосредственным впрыском топлива и жидкостным охлаждением, с наддувом, под установку охладителя наддувочного воздуха типа «воздух-воздух».

Силовой генератор:

  • Генератор синхронный 250 кВт
Основные технические характеристики:

Наименование параметра

Значение

Номинальная мощность (длительная), кВт/кВА

315 / 393

Максимальная часовая мощность, кВт/кВА

346 / 433

Род тока

переменный трехфазный

Номинальное напряжение, В

400

Номинальная частота, Гц

50

Номинальный коэффициент мощности

1

Номинальный ток, А

570

Частота вращения вала двигателя, мин-1

1500

Давление газа, кг/см2

1-5

Система охлаждения

85

Система смазки

50

Удельный расход топлива при номин. мощности, м3

110,2

Габаритные размеры, мм (Д x Ш x В)

3450x1300x1700

Масса сухого электроагрегата, кг

4 000

Гарантийная наработка, м.ч.

2 000

Ресурс до капитального ремонта, м.ч.

50 000

Комплектация:

  • газопоршневой двигатель с турбонаддувом с зарядным генератором и стартером;
  • силовой синхронный генератор, мощность 315 кВт;
  • Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей);
  • система выпуска с глушителями шума;
  • система впуска с воздушными фильтрами;
  • газовые редукторы;
  • система охлаждения с водяным радиатором РВ-400 + дополнительный радиатор РВ-400;
  • встроенный в двигатель охладитель наддувочного воздуха (ОНВ);
  • система охлаждения масла со встроенным в двигатель водомасляным радиатором (ВМР);
  • комплект эксплуатационной документации.
  • 1-ая степень автоматизации: пульт управления первой степени автоматизации;

Основные комплектующие:

Двигатель:

  • Первичный двигатель ЯМЗ-Э8502: модернизированный ИК «Яринжком» , 4-тактный, 12-цилиндровый с V-образным расположением цилиндров, с непосредственным впрыском топлива и жидкостным охлаждением, с наддувом, под установку охладителя наддувочного воздуха типа "воздух-воздух".

Силовой генератор:

  • Генератор синхронный 315 кВт
Основные технические характеристики:

Наименование параметра

Значение

Номинальная мощность (длительная), кВт/кВА

350/437,5

Максимальная часовая мощность, кВт/кВА

385/ 481

Род тока

переменный трехфазный

Номинальное напряжение, В

400

Номинальная частота, Гц

50

Номинальный коэффициент мощности

1

Номинальный ток, А

630

Частота вращения вала двигателя, мин-1

1500

Давление газа, кг/см2

1-5

Система охлаждения, л

86

Система смазки, л

65

Расход топлива при номинальной мощности, м3

125,2

Габаритные размеры, мм (Д х Ш х В)

3450x1300x1700

Масса сухого электроагрегата, кг

4 000

Гарантийная наработка, м.ч.

2 000

Ресурс до капитального ремонта, м.ч.

50 000

Комплектация:

  • Газопоршневой двигатель с турбонаддувом с зарядным генератором и стартером;
  • силовой синхронный генератор, мощность 350 кВт;
  • Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей);
  • система выпуска с глушителями шума;
  • система впуска с воздушными фильтрами;
  • газовые редукторы;
  • система охлаждения с водяным радиатором РВ-400 + дополнительный радиатор РВ-400;
  • встроенный в двигатель охладитель наддувочного воздуха (ОНВ);
  • система охлаждения масла со встроенным в двигатель водомасляным радиатором (ВМР);
  • комплект эксплуатационной документации;

Основные комплектующие:

Двигатель:

  • Первичный двигатель ЯМЗ-Э8502: модернизированный ИК «Яринжком»  4-тактный, 12-цилиндровый с V-образным расположением цилиндров, с непосредственным впрыском топлива и жидкостным охлаждением, с наддувом, под установку охладителя наддувочного воздуха типа "воздух-воздух".

Силовой генератор:

  • Генератор синхронный 350 кВт

С утилизатором тепла

Основные технические характеристики:

Наименование параметра

Значение

Номинальная мощность (длительная), кВт/кВА

60/75

Максимальная часовая мощность, кВт/кВА

66/ 82,5

Тепловая мощность*, кВт

60*

Расход теплоносителя*, м3

1,56*

Род тока

переменный трехфазный

Номинальное напряжение, В

400

Номинальная частота, Гц

50

Номинальный коэффициент мощности

1

Номинальный ток, А

108

Частота вращения вала двигателя, мин-1

1500

Давление газа, кг/см2

1-5

Система охлаждения, л

36

Система смазки, л

34

Удельный расход топлива при номин. мощности, м3

24

Габаритные размеры, мм (Д х Ш х В)

2200x1075x1700

Масса сухого электроагрегата, кг

1800

Гарантийная наработка, м.ч.

2 000

Ресурс до капитального ремонта, м.ч.

25 000

* действительно для установок с системой утилизации тепла

Комплектация:

  • Газопоршневой двигатель с зарядным генератором и стартером;
  • силовой синхронный генератор, мощность 60кВт;
  • Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей);
  • система выпуска без глушителя шума;
  • система впуска с воздушными фильтрами;
  • газовый редуктор;
  • система охлаждения с водяным радиатором РВ-60
  • система охлаждения масла с масляным радиатором;

Основные комплектующие:

Двигатель:

  • Первичный двигатель ЯМЗ-236   модернизированный  ИК «Яринжком» , 4-тактный, 6-цилиндровый с V-образным расположением цилиндров, с непосредственным впрыском топлива и жидкостным охлаждением, с наддувом, без наддува.

Генератор:

  • Генератор синхронный 60 кВт
Основные технические характеристики:

Наименование параметра

Значение

Номинальная мощность (длительная), кВт/кВА

150/187,5

Максимальная часовая мощность, кВт/кВА

165/206,25

Тепловая мощность, кВт*

110*

Расход теплоносителя*

3,06*

Род тока

переменный трехфазный

Номинальное напряжение, В

400

Номинальная частота, Гц

50

Номинальный коэффициент мощности

1

Номинальный ток, А

270

Частота вращения вала двигателя, мин-1

1500

Давление газа, кг/см2

0,5-5

Система охлаждения, л.

36

Система смазки,л.

34

Удельный расход топлива при номинальной мощности, м3

37,5

Габаритные размеры, мм длина x ширина x высота

2 700 х 1 290 х 1600

Масса сухого электроагрегата, кг

2 650

Гарантийная наработка, м.ч.

2 000

Ресурс до капитального ремонта, м.ч.

50 000

* действительно для установок с системой утилизации тепла

Комплектация:

  • газопоршневой двигатель с турбонаддувом с зарядным генератором и стартером;
  • силовой синхронный генератор мощностью 150 кВт;
  • базовая рама;
  • система выпуска с глушителем шума;
  • система впуска с воздушными фильтрами;
  • газовый редуктор;
  • система охлаждения с водяным радиатором РВ-180;
  • система охлаждения масла с масляным радиатором;
  • 1-ая степень автоматизации: пульт управления первой степени автоматизации;

Основные комплектующие:

Двигатель:

  • Первичный двигатель ЯМЗ-238Д: модернизированный ИК «Яринжком»  4-тактный, 8-цилиндровый с V-образным расположением цилиндров, с непосредственным впрыском топлива и жидкостным охлаждением, с наддувом.

Силовой генератор:

  • Генератор синхронный, мощностью 150 кВт.
Основные технические характеристики:

Наименование параметра

Значение

Номинальная мощность (длительная), кВт/кВА

200/250

Максимальная часовая мощность, кВт/кВА

220/275

Тепловая мощность, кВт*

160*

Расход теплоносителя*

6,85*

Род тока

переменный трехфазный

Номинальное напряжение, В

400

Номинальная частота, Гц

50

Номинальный коэффициент мощности

1

Номинальный ток, А

360

Частота вращения вала двигателя, мин-1

1500

Давление газа, кг/см2

1-5

Система охлаждения, л.

60

Система смазки,л.

34

Удельный расход топлива при номинальной мощности, м3

70

Удельный расход масла, % на 1 кВт/ч

0,2

Габаритные размеры, мм длина x ширина x высота

2 865 х 1 233 х 1175

Масса сухого электроагрегата, кг

2 700

Гарантийная наработка, м.ч.

3 000

Ресурс до капитального ремонта, м.ч.

50 000

* действительно для установок с системой утилизации тепла

Комплектация:

  • газопоршневой двигатель с турбонаддувом с зарядным генератором и стартером;
  • силовой синхронный генератор мощностью 200 кВт;
  • базовая рама;
  • система выпуска с глушителем шума;
  • система впуска с воздушными фильтрами;
  • система газоподачи;
  • газовые редукторы;
  • система охлаждения с водяным радиатором РВ-240 и дополнительный радиатор РВ-400;
  • охладитель наддувочного воздуха;
  • система охлаждения масла со встроенным в двигатель водомасляным радиатором (ВМР);
  • 1-ая степень автоматизации (пульт управления первой степени автоматизации);

Основные комплектующие:

Двигатель:

  • Первичный двигатель ЯМЗ-7514 дизельный, модернизированный АО «Яринжком» 4-тактный, 8-цилиндровый с V-образным расположением цилиндров, с непосредственным впрыском топлива и жидкостным охлаждением, с наддувом, под установку охладителя наддувочного воздуха

Силовой генератор:

  • Генератор синхронный, мощностью 200 кВт.
Основные технические характеристики:

Наименование параметра

Значение

Номинальная мощность (длительная), кВт/кВА

100/125

Максимальная часовая мощность, кВт/кВА

110/137,5

Тепловая мощность, кВт*

80*

Расход теплоносителя*

3,42*

Род тока

переменный трехфазный

Номинальное напряжение, В

400

Номинальная частота, Гц

50

Номинальный коэффициент мощности

1

Номинальный ток, А

180

Частота вращения вала двигателя, мин-1

1500

Давление газа, кг/см2

1-5

Система охлаждения, л.

36

Система смазки,л.

34

Удельный расход топлива при номинальной мощности, м3

35

Габаритные размеры, мм длина x ширина x высота

2 450 х 1 040 х 1670

Масса сухого электроагрегата, кг

2 050

Гарантийная наработка, м.ч.

3 000

Ресурс до капитального ремонта, м.ч.

30 000

* действительно для установок с системой утилизации тепла

Комплектация:

  • газопоршневой двигатель с зарядным генератором и стартером;
  • силовой синхронный генератор мощностью 100 кВт;
  • базовая рама;
  • система выпуска с глушителем шума;
  • система впуска с воздушными фильтрами;
  • газовый редуктор;
  • система охлаждения с водяным радиатором РВ-130у;
  • система охлаждения масла с масляным радиатором;
  • комплект аккумуляторных батарей (1 шт.);
  • комплект эксплуатационной документации;
  • 1-ая степень автоматизации;

Основные комплектующие:

Двигатель:

  • Первичный двигатель ЯМЗ-238М2: модернизированный ИК «Яринжком»  4-тактный, 8-цилиндровый с V-образным расположением цилиндров, с непосредственным впрыском топлива и жидкостным охлаждением, без наддува.

Силовой генератор:

  • Генератор синхронный, мощностью 100 кВт.
Основные технические характеристики:

Наименование параметра

Значение

Номинальная мощность (длительная), кВт/кВА

250/312,5

Максимальная часовая мощность, кВт/кВА

275/343,75

Тепловая мощность, кВт*

160*

Расход теплоносителя*

6,85*

Род тока

переменный трехфазный

Номинальное напряжение, В

400

Номинальная частота, Гц

50

Номинальный коэффициент мощности

1

Номинальный ток, А

450

Частота вращения вала двигателя, мин-1

1500

Давление газа, кг/см2

1-5

Система охлаждения, л.

70

Система смазки,л.

33

Удельный расход топлива при номинальной мощности, м3

87,5

Габаритные размеры, мм длина x ширина x высота

2 910 х 1 172 х 1720

Масса сухого электроагрегата, кг

3 150

Гарантийная наработка, м.ч.

2 000

Ресурс до капитального ремонта, м.ч.

15 000

* действительно для установок с системой утилизации тепла

Комплектация:

  • газопоршневой двигатель с турбонаддувом с зарядным генератором и стартером;
  • силовой синхронный генератор мощностью 250 кВт;
  • базовая рама;
  • система выпуска с глушителем шума;
  • система впуска с воздушными фильтрами;
  • газовые редукторы;
  • система охлаждения с водяным радиатором РВ-300 и дополнительный радиатор РВ-400;
  • охладитель наддувочного воздуха типа "воздух-воздух" нашего производства;
  • система охлаждения масла со встроенным в двигатель водомасляным радиатором (ВМР);
  • 1-ая степень автоматизации (пульт управления первой степени автоматизации);
  • комплект эксплуатационной документации.

Основные комплектующие:

Двигатель:

  • Первичный двигатель ТМЗ-8435: модернизированный АО «Яринжком», 4-тактный, 8-цилиндровый с V-образным расположением цилиндров, с непосредственным впрыском топлива и жидкостным охлаждением, с наддувом, под установку охладителя наддувочного воздуха типа «воздух-воздух».

Силовой генератор:

  • Генератор синхронный, мощностью 250 кВт.
Основные технические характеристики:

Наименование параметра

Значение

Номинальная мощность (длительная), кВт/кВА

315 / 393

Максимальная часовая мощность, кВт/кВА

346 / 433

Тепловая мощность*, кВт

250*

Расход теплоносителя*, м3

7,17*

Род тока

переменный трехфазный

Номинальное напряжение, В

400

Номинальная частота, Гц

50

Номинальный коэффициент мощности

1

Номинальный ток, А

570

Частота вращения вала двигателя, мин-1

1500

Давление газа, кг/см2

1-5

Система охлаждения

85

Система смазки

50

Удельный расход топлива при номин. мощности, м3

110,2

Габаритные размеры, мм (Д x Ш x В)

3450x1300x1700

Масса сухого электроагрегата, кг

4 000

Гарантийная наработка, м.ч.

2 000

Ресурс до капитального ремонта, м.ч.

50 000

* действительно для установок с системой утилизации тепла

Комплектация:

  • газопоршневой двигатель с турбонаддувом с зарядным генератором и стартером;
  • силовой синхронный генератор, мощность 315 кВт;
  • Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей);
  • система выпуска с глушителями шума;
  • система впуска с воздушными фильтрами;
  • газовые редукторы;
  • система охлаждения с водяным радиатором РВ-400 + дополнительный радиатор РВ-400;
  • встроенный в двигатель охладитель наддувочного воздуха (ОНВ);
  • система охлаждения масла со встроенным в двигатель водомасляным радиатором (ВМР);
  • комплект эксплуатационной документации.
  • 1-ая степень автоматизации: пульт управления первой степени автоматизации;

Основные комплектующие:

Двигатель:

  • Первичный двигатель ЯМЗ-Э8502: модернизированный ИК «Яринжком» , 4-тактный, 12-цилиндровый с V-образным расположением цилиндров, с непосредственным впрыском топлива и жидкостным охлаждением, с наддувом, под установку охладителя наддувочного воздуха типа "воздух-воздух".

Силовой генератор:

  • Генератор синхронный 315 кВт
Основные технические характеристики:

Наименование параметра

Значение

Номинальная мощность (длительная), кВт/кВА

350/437,5

Максимальная часовая мощность, кВт/кВА

385/ 481

Тепловая мощность*, кВт

250*

Расход теплоносителя*, м3

7,17*

Род тока

переменный трехфазный

Номинальное напряжение, В

400

Номинальная частота, Гц

50

Номинальный коэффициент мощности

1

Номинальный ток, А

630

Частота вращения вала двигателя, мин-1

1500

Давление газа, кг/см2

1-5

Система охлаждения, л

86

Система смазки, л

65

Расход топлива при номинальной мощности, м3

125,2

Габаритные размеры, мм (Д х Ш х В)

3450x1300x1700

Масса сухого электроагрегата, кг

4 000

Гарантийная наработка, м.ч.

2 000

Ресурс до капитального ремонта, м.ч.

50 000

Комплектация:

  • Газопоршневой двигатель с турбонаддувом с зарядным генератором и стартером;
  • силовой синхронный генератор, мощность 350 кВт;
  • базовая рама;
  • система выпуска с глушителями шума;
  • система впуска с воздушными фильтрами;
  • газовые редукторы;
  • система охлаждения с водяным радиатором РВ-400 + дополнительный радиатор РВ-400;
  • встроенный в двигатель охладитель наддувочного воздуха (ОНВ);
  • система охлаждения масла со встроенным в двигатель водомасляным радиатором (ВМР);
  • комплект эксплуатационной документации;

Основные комплектующие:

Двигатель:

  • Первичный двигатель ЯМЗ-Э8502: модернизированный ИК «Яринжком» 4-тактный, 12-цилиндровый с V-образным расположением цилиндров, с непосредственным впрыском топлива и жидкостным охлаждением, с наддувом, под установку охладителя наддувочного воздуха типа "воздух-воздух".

Силовой генератор:

  • Генератор синхронный 350 кВт

Документация

Котельные

по типу исполнения:

по виду топлива:

по типу тепловой нагрузки:

специальные решения:

по размещению:

по типу котлоагрегатов:

Дымовые трубы

Металлоконструкции

Промышленные дымоходы

Тепловые пункты

Блочно-модульные здания Модульные тепловые установки Стальные резервуары Спецпредложения

Скачать каталог
