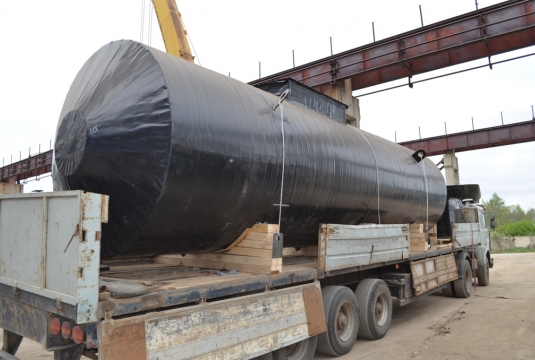

Стальной резервуар для хранения дизельного топлива

1

1. Корпус резервуара в комплекте с горловиной Ду 800 мм, крышкой Ду 900 с прокладкой МБС, строповочными рымами – 1 шт.;
2. Технологическая телескопическая шахта для обслуживания горловины, L=1200- 1750 мм, в комплекте с крышкой по типу ЗАО «ПНСК» «Люк технологического отсека резервуара, 1100х1100, алюминиевая  – 1 шт.;
3. Хомуты крепления к фундаменту – 1 компл.;
4. Технологические трубопроводы (патрубки с фланцами) в составе:

•  Линия наполнения Ду 80

Фланец 4-100-6/фланец5-100-6 (205х91) по ГОСТ 12820-80 с прокладкой МБС – 3 шт.

Клапан отсечной поплавковый Коп-80 – 1 шт.

Рассекатель потока РП-80 – 1шт.

Отвод стальной 90°Ду80 по ГОСТ 17375-2001 - 1шт.

Переход стальной 89х4,5-108х4,0 ГОСТ 17378-2001 – 1шт.

• Линия выдачи Ду 100

Патрубок Ду 100 для установки насоса FePetro – 1 шт.

Фланец 4-100-6/фланец 5-100-6 по ГОСТ 12820-80 с прокладкой МБС – 2 шт.

Огнепреградитель ОП50- 1 шт.

Кран шаровый фланцевый укороченный КШГУ с удлиненным штоком 50-I-I-16 – 1 шт.

Фланец 4-50-6 ГОСТ 12820-80 с прокладкой МБС – 1 шт.

• Линия обесшламливания Ду 40

Фланец 4-40-6/фланец 5-40-6 по ГОСТ 12820-80 с прокладкой МБС – 1 шт.

Алюминиевая крышка G=1 1/2” – 1 шт.

• Линия отбора проб, совмещенная с линией деаэрации Ду 80:

Фланец 4-80-6/фланец 5-80-6 по ГОСТ 12820-80 с прокладкой МБС – 1 шт.

Крышка универсальная лючка отбора проб с прокладкой – 1 шт.

Манометр ДА 2010-Ех-(-1…0,6) (Сенсор) – 1 шт.

Кронштейн для крепления моновакууметра Да2010 – 1 шт.

Кран шаровый фланцевый КШГ 50 (с механическим управлением) – 1 шт.;

Огнепреградитель ОП-50 – 1 шт.

Бобышка БП1 (М20х1,5) – 2 шт.

Уголок 40х3 длина 500 – 1 шт.

• Система контроля межстенного пространства резервуара Ду 40

Кран шаровый Ду15 – 4 шт.;

Манометр ДА2010-Ех-(-1…0,6) (Сенсор) – 1 шт.;

Пневмоклапан предохранительный Ду15 – 1 шт.;

Заглушка Ду 15 – 2 шт;

Крестовина Ду15 – 1 шт.;

Переход Ду40 на Ду15 – 1 шт.;

Нипель для закачки газа в межстенное пространство Ду15 – 1 шт.

• Патрубок установки уровнемера

Патрубок для уровнемера 108х4, L=140мм – 1 шт.;

Патрубок резервуара Ду300 – 1 шт.;

Крышка люка, диаметр 400, толщина 10 мм с прокладкой – 1 шт.
