№ п/п |
Наименование (характеристика) |
Кол-во |
|---|---|---|
|
1 |

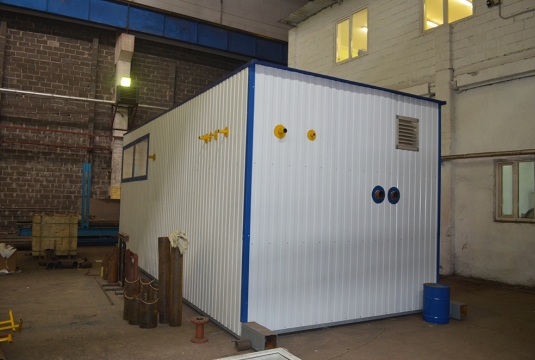

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей). Габариты котельной (ДхШхВ): 10х3х3 м. |
1 |
|
Тепломеханическое оборудование | ||
|
2 |
Стальной водогрейный котел «REX 25» 250 кВт, «ICI CALDAIE», Италия |
2 |
|
3 |
Водоподготовительная установка |
1 |
|
4 |
Насос сетевой, Q= 17 м3/ч., H=35 м.в.ст., Германия/Дания (WILO/Grundfoss) |
2 (1 резерв.) |
|
5 |
Насос рециркуляции котла, Q= 2 м3/ч., H=20 м.в.ст., Германия/Дания (WILO/Grundfoss) |
2 |
|
6 |
Расширительный мембранный бак котла, V=50 л. |
2 |
|
7 |
Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления) |
1компл. |
|
Оборудование подачи и сжигания топлива | ||
|
8 |
Горелка газовая, двухступенчатая фирмы “F.B.R.”, Италия, модель GAS X5/2 CE TC R. CE D1”- S |
2 |
|
9 |
Газовая линия: термозапорный клапан, отсечной электромагнитный клапан |
1компл. |
|
10 |
Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия |
1компл. |
|
Линия редуцирования газа | ||
|
11 |
Газорегуляторный пункт с двумя линиями редуцирования (основная / резервная) |
1 |
|
Электрооборудование | ||
|
12 |
Силовой щит ВРУ, приборы автоматики |
1компл. |
|
Отопление и вентиляция котельного зала | ||
|
13 |
Водяной калорифер |
1 |
|
14 |
Вентилятор вытяжной |
1 |
|
Приборы КИПиА | ||
|
15 |
Распределительный щит управления с элементами автоматики и управления |
1 |
|
16 |
Датчики давления, температуры, манометры, термометры, термостаты |
1компл. |
|
17 |
Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения |
1компл. |
|
18 |
Система пожаротушения, пожарная сигнализация и пожарное оборудование |
1компл. |
|
Узлы учета | ||
|
19 |
Измерительно-вычислительный комплекс газа СГ-ЭКВЗ |
1 |
|
20 |
Поагрегатный учет расхода газа |
2 |
|
21 |
Учет электроэнергии |
1 |
|
22 |
Учет исходной воды |
1 |
|
|
|
|
|
23 |
Дымовая труба стальная, Н=8 м. |
2 |
|
24 |
Трубопроводы, теплоизоляция, крепления |
1компл. |
|
25 |
Пакет рабочей документации на котельную |
1компл. |
|
26 |
Паспорт |
1 |
