ГлавнаяОбъекты → Организация подачи пара на линии производства винно-водочной продукции

Организация подачи пара на линии производства винно-водочной продукции

Назначение:Подача пара на производство
Место отгрузки:г. Анапа
Дата отгрузки:Сентябрь 2014

Характеристики

Количество блоков

2

Мощность / Производительность:

4 т пара / ч

Температурный график

95° / 70° С

Габариты (ДхШхВ)

9х3х3,2 м

Топливо основное

природный газ

Топливо резервное

мазут

ГВС

нет

Дымовая труба

стальная труба самонесущая высотой 31 м, H = 31 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

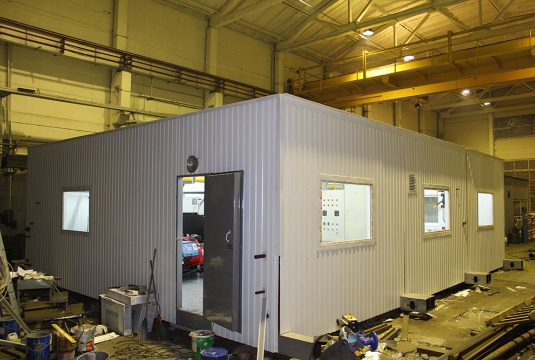

Блок-модуль

металлоконструкция с ограждениями из сендвич-панелей, толщина изоляции зависит от региона установки котельной, цвет стен определяется заказчиком по каталогу RAL на момент заключения договора.

Ориентировочные размеры блока (ДхШхВ): 9000х3000х3200

2

2

Блок-модуль операторская

металлоконструкция с ограждениями из сендвич-панелей, толщина изоляции зависит от региона установки котельной, цвет стен определяется заказчиком по каталогу RAL на момент заключения договора.

Ориентировочные размеры блока (ДхШхВ): 9000х3000х3200

1

Паровая часть

3

Котел паровой АХ 1200 фирма "ICI", Италия, двухходовой, с реверсивной топкой, паропроизводительность 2000  кг/час, давление до 12 бар,  мощностью 1395 кВт, максимальная температура пара 190 °С
В комплектации:

  • 1 главный паровой клапан
  • 2 предохранительных клапана
  • 2 индикатора уровня прямого действия
  • 1манометр с большой шкалой и контрольным фланцем
  • 1 питательная группа, состоящая из:
    • 2 центробежных насоса
    • 2 фильтра на всосе каждого насоса
    • 3 обратных клапана
    • 3 запорных клапана
  • 1 группа дренажа, состоящая из:
    • 1 запорный клапан продувки
    • 1 отсечной клапан
  • 1 электронный регулятор уровня, состоящий из 2 зондов для управления питательным насосом start/stop;
  • 2 зонда мин. уровня
  • 1 рабочее реле давления
  • 1 предохранительное реле давление – ручная перезарядка
  • 1 электрический шкаф управления, состоящий из:
    • Главной клемной шины
    • переключатель управления электронасоса
    • переключатель управления горелки
    • реле зонда для регуляции уровня
    • предохранительное реле зонда для низкого уровня
    • предохранительное реле зонда для самого низкого уровня
    • индикатор тревоги и кнопка перезарядки (сигнал по давлению)
    • индикатор тревоги и кнопка перезарядки (сигнал низкого уровня)
    • индикатор тревоги и кнопка перезарядки (сигнал самого низкого уровня)

сирена тревоги

2

4

Группа автоматической продувки по таймеру (нижняя продувка) в составе:

  • 1 таймер
  • 1 дренажный пневматический клапан
  • 1 электроклапан
  • 1 ручной отсечной клапан

Устанавливается на дренажном патрубке, регулирует интервал и продолжительность продувок, позволяет периодически удалять накопившийся шлам.

2

5

Датчик аварийного верхнего уровня

2

6

Водоподготовительная установка (для паровых котлов), производительность установки – 3-4 м3/час:

  • установка удаления кислорода
  • фильтр грубой механической очистки;
  • предварительное дозирование окислителя;
  • автоматическая установка фильтрации и обезжелезивания;
  • автоматическая установка умягчения непрерывного действия первой ступени;
  • автоматическая установка умягчения периодического действия второй ступени;
  • установка для коррекционной обработки воды химическими реагентами;

Состав водоподготовки предварительный и уточняется после получения хим. анализа воды

1

7

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1

комплект

Оборудование подачи и сжигания топлива

8

Горелка комбинированная KP91А MD.-MD.S.RU.A.8.50 фирмы CIBUNIGAS, Италия, для парового котла

В комплекте: блок электромагнитных клапанов с реле минимального давления.

Регулятор давления газа с газовым фильтром. Топливные шланги, форсунки.

2

9

Газовая линия: клапан отсечной электромагнитный, клапан термозапорный

1 комплект

10

Сигнализаторы загазованности RGD по CH4 и CO

Соединены с системой общекотельной автоматики, прекращает подачу газа при достижении порога загазованности в помещении котельной.

1 комплект

Редуцирование газа

11

Газорегуляторный пункт с двумя линиями редуцирования

1

12

Блок подготовки мазута

1

Электрооборудование

13

Силовой щит ВРУ, приборы автоматики

1

Приборы КИПиА

14

Распределительный щит управления с элементами автоматики и управления

1

15

Датчики давления, температуры, манометры, термометры, термостаты, напоромеры, тягонапоромеры

1

16

Диспетчеризация котельной с выводом сигнала на диспетчерский пульт

1

17

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 комплект

Узлы учета

18

Учет эл.энергии

1

19

Учет воды

1

20

Трубопроводы, теплоизоляция, крепления

1

21

Дымовая труба, H=31 м., диаметр и высота трубы окончательно определяются проектом

1

22

Проектные работы

1

23

Паспорт, комплект документации

1

Заказчик

ЗАО «Лазурный» - компания по производству и поставке вино-водочных изделий (Краснодарский край).
