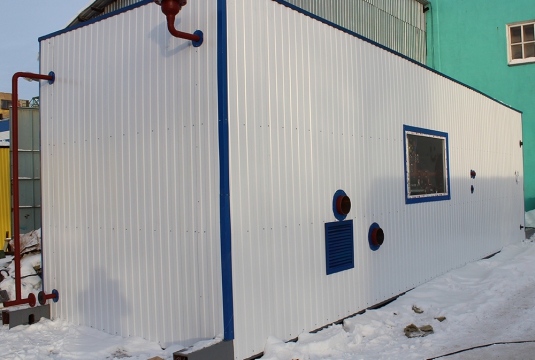

Отопление и горячее водоснабжение объекта Министерства обороны

Назначение:отопление и ГВС
Место отгрузки:Мурманская область
Дата отгрузки:Декабрь 2012

Характеристики

Количество блоков

1

Производительность:

2,4 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

12х3,2х3,5 м

Топливо основное

дизельное топливо

Топливо резервное

Отработанное масло

ГВС

0,6 МВт

Дымовая труба

стальная труба самонесущая высотой 10 м, Н= 10 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей)

1

Тепломеханическое оборудование

2

Стальной водогрейный котел «REX 300» 3000 кВт,  «ICI CALDAIE», Италия

1



Комплектация котла



Погружная гильза R3/4"x100мм

1

Кабель горелки 1-й ступени 8,0м

1

Кабель горелки 2-й ступени 8,0м

1

Пульт управления котлом

1

Кронштейн для крепления сист. упр-я.

1

3

Водоподготовительная установка

1

4

Насос сетевой, Q= 104 м3/ч., H=35 м.в.ст., Германия/Дания (WILO/Grundfoss)

2

5

Насос контура ГВС, Q= 10 м3/ч., H=32 м.в.ст., Германия/Дания (WILO/Grundfoss)

2

6

Теплообменник контура ГВС пластинчатый «Ридан», Q=600 кВт

1

7

Комплект арматуры ГВС

1 компл.

8

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания топлива

9

Горелка комбинированная диз./отработанное машинное масло с компрессором PBY510 H.MD.S.RU.Y.EA, CIB UNIGAS, Италия.

1

10

Линия подачи топлива

1 компл.

11

Сигнализаторы загазованности RGD по CO, «Sietron», Италия

1 компл.

Электрооборудование

12

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала

13

Водяной калорифер

1

14

Вентилятор вытяжной

1

Приборы КИПиА

15

Распределительный щит управления с элементами автоматики и управления

1

16

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

17

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

18

Система пожаротушения, пожарная и охранная сигнализация и пожарное оборудование

1 компл.

Узлы учета

19

Учет тепловой энергии на отопление и ГВС

1

20

Учет электроэнергии

1

21

Учет исходной воды

1







22

Дымовая труба стальная, Н=10 м.

1

23

Трубопроводы, теплоизоляция, крепления

1 компл.

24

Пакет рабочей документации на котельную

1 компл.

25

Паспорт

1

Заказчик

ФСБ России – федеральный орган исполнительной власти РФ, спецслужба, которая осуществляет в пределах своих полномочий решение задач по обеспечению безопасности Российской Федерации.

ФСБ России наделена правом ведения предварительного следствия и дознания, оперативно-розыскной и разведывательной деятельности. В ФСБ РФ предусмотрена военная и федеральная гражданская госслужба.
