ГлавнаяОбъекты → Выработка пара на технологические нужды

Выработка пара на технологические нужды

Назначение:выработка пара
Место отгрузки:г. Екатеринбург
Дата отгрузки:Декабрь 2012

Характеристики

Количество блоков

1

Производительность:

0,5 т пара / ч

Температурный график

95° / 70° С

Габариты (ДхШхВ)

9,4х3,4х3,5

Топливо основное

СУГ

Топливо резервное

нет

ГВС

нет

Дымовая труба

стальная самонесущая высотой 10 м, Н= 10 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

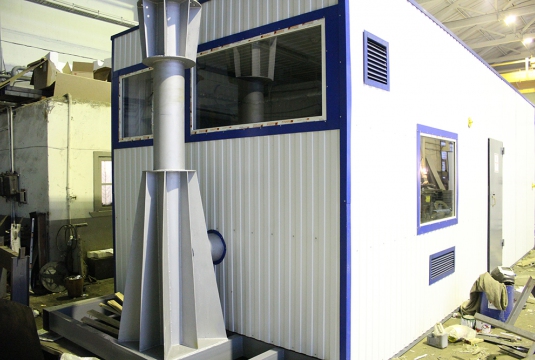

Блок-модуль (металлоконструкция с ограждениями из сендвич-панелей)

1

Паровая часть

2

Котел паровой SIXEN 500 фирма "ICI", Италия, двухходовой, с реверсивной топкой, производительность 500  кг/час, рабочее давление до 12 бар,  мощностью 341 кВт, температура 170 °С
В комплектации:

  • 1 главный паровой клапан
  • 2 предохранительных клапана
  • 2 индикатора уровня прямого действия
  • 1  манометр с большой шкалой и контрольным фланцем
  • 1 питательная группа, состоящая из:
    • 2 центробежных насоса
    • 2 фильтра на всосе каждого насоса
    • 3 обратных клапана
    • 3 запорных клапана
  • 1 группа дренажа, состоящая из:
    • 1 запорный клапан продувки
    • 1 отсечной клапан
  • 1 электронный регулятор уровня, состоящий из 2 зондов для управления питательным насосом start/stop;
  • 2 зонда мин. уровня
  • 1 рабочее реле давления
  • 1 предохранительное реле давление – ручная перезарядка
  • 1 электрический шкаф управления, состоящий из:
    • Главной клемной шины
    • переключатель управления электронасоса
    • переключатель управления горелки
    • реле зонда для регуляции уровня
    • предохранительное реле зонда для низкого уровня
    • предохранительное реле зонда для самого низкого уровня
    • индикатор тревоги и кнопка перезарядки (сигнал по давлению)
    • индикатор тревоги и кнопка перезарядки (сигнал низкого уровня)
    • индикатор тревоги и кнопка перезарядки (сигнал самого низкого уровня)

сирена тревоги

1

3

Датчик аварийного верхнего уровня

1

4

Водоподготовительная установка (для паровых котлов)

Расчет водоподготовки предварительный и уточняется после получения хим. анализа воды

1

5

Насос подпиточный, Германия/Дания (WILO/Grundfoss)

2

6

Бак запаса подпиточной воды

1

7

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания топлива

8

Горелка газовая (СУГ) «NG550 M-.MD.L.RU.A.0.32» , «CIB UNIGAS», Италия

1

9

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

10

Сигнализаторы загазованности RGD для СУГ

1 компл.

Отопление и вентиляция котельного зала

11

Электрообогреватель

1

12

Вентилятор вытяжной

1

Электрооборудование

13

Силовой щит ВРУ, приборы автоматики

1

Приборы КИПиА

14

Распределительный щит управления с элементами автоматики и управления

1

15

Датчики давления, температуры, манометры, термометры, термостаты, напоромеры, тягонапоромеры

1

16

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения посредством GSM канала

1 компл.

17

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

Узлы учета

18

Счетчик газа (СУГ)

1

19

Учет пара

1

20

Учет эл.энергии

1

21

Учет исходной воды

1







22

Трубопроводы, теплоизоляция, крепления

1

23

Дымовая труба стальная, Н=10 м.

1

24

Комплект рабочей документации на котельную

1

25

Паспорт

1

Заказчик

СМП-Восток – компания, выполняющая как государственные (муниципальные), так и индивидуальные заказы в области малоэтажного строительства, возведении загородных домов, производства ремонтно-строительных и отделочных работ.

Компания «СМП-Восток» является членом Саморегулируемой организации «Балтийский строительный комплекс», основанной на членстве лиц, осуществляющих строительство.
