Блочная-модульная водогрейная котельная, установленной теплопроизводительностью 4,3 МВт, топливо – природный газ

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей, утепление – минеральная вата на синтетическом связующем, S=100мм).

1 компл.

2

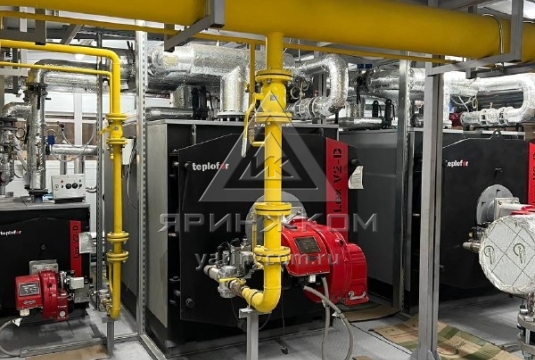

Стальной водогрейный котел Lex V2-D 2000, теплопроизводительность 2000 кВт, ООО «Теплофор», Россия.

3

Стальной водогрейный котел Lex V2-D 300, теплопроизводительность 300 кВт, ООО «Теплофор», Россия.

4

Бак расширительный котла

5

Водоподготовительная установка

6

Насос рециркуляции котла G=25,8 м3/ч, H=7 м.в.ст.

7

Насос рециркуляции котла G=3,9 м3/ч, H=5 м.в.ст.

8

Насос сетевого контура отопления G=99,0 м3/ч, H=30 м.в.ст.

9

Частотный преобразователь насоса сетевого контура

10

Насос контура ГВС G=3,2 м3/ч, H=15 м.в.ст.

11

Насос загрузки теплообменников ГВС G=8,6 м3/ч, H=13 м.в.ст.

12

Комплект арматуры контура ГВС (трехходовой клапан с электроприводом)

13

Теплообменник контура ГВС, теплопроизводительность 258 кВт, производитель «РИДАН», Россия.

14

Теплообменник контура ГВС, теплопроизводительность 258 кВт, производитель «РИДАН», Россия.

15

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

16

- насос подпиточный G=1,5 м3/ч, H=30 м.в.ст.

- комплект арматуры

1 компл.

- автоматика

1 компл.

-бак запаса подпиточной воды, объем 1,5 м3, Россия

1 компл.

17

Горелка природный газ модуляционная GARANT-250 GM.50-VPS*ООО «Тульские горелки», Россия.

18

Горелка природный газ плавно-двухступенчатая GARANT-55 GM.32 ООО «Тульские горелки», Россия.

1

19

Газовая линия: фильтр газовый с индикатором перепада давления, отсечной электромагнитный клапан, краны кнопочные.

1 компл.

20

Сигнализаторы загазованности RGD по CH4 и CO.

1 компл.

21

Силовой щит ВРУ, приборы автоматики

1 компл.

Распределительный щит управления с элементами автоматики и управления

Датчики давления, температуры, манометры, термометры, термостаты

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

Система пожаротушения, пожарная сигнализация

Кабельная продукция, освещение (основное, аварийное, ремонтное)

Учет тепловой энергии (Технологический)

Учет электроэнергии

Учет исходной воды

Поагрегатный (технологический) учет газа

Дымовая труба ферменного типа с тремя индивидуальными теплоизолированными газоотводящими стволами, рабочая поверхность – нержавеющая сталь, внешний покрывной слой – оцинкованная сталь с полимерным покрытием.

Высота – 16,5 м.

В комплекте:
- ферменная несущая конструкция;
- горизонтальные участки газоходов;
- вертикальные участки газоходов;
- шиберные заслонки;
- взрывные клапаны;
- молниеприемник.

Трубопроводы, теплоизоляция, крепления

Пакет рабочей документации на котельную

Паспорт
