Автоматизированная блочно-модульная котельная установленной мощностью 5,5 МВт

Назначение:Отопление и горячее водоснабжение детского сада
Место отгрузки:Брянская область
Дата отгрузки:Март 2019

Характеристики

Количество блоков

2

Мощность

5,5 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

10х6,4х3,2 м.

Топливо основное

природный газ

Топливо резервное

Дизельное топливо

ГВС

-

Дымовая труба

Дымовая труба ферменного типа с 2-мя индивидуальными теплоизолированными газоходами (раб. пов. – нерж. сталь), Н=25 м.

Паспорт котельной

прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

Оборудование подачи и сжигания топлива​

№ п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей).

Габариты котельной (ДхШхВ): 10х6,4х3,2 м.

2 компл.

Тепломеханическое оборудование

2

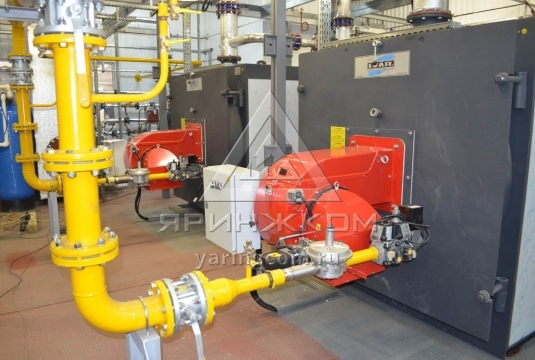

Стальной водогрейный котел «REX 300» 300 кВт,  «ICI CALDAIE», Италия

1

3

Стальной водогрейный котел «REX 350» 350 кВт,  «ICI CALDAIE», Италия

Комплектация котла:

  • Погружная гильза R3/4"x100мм 2 шт;
  • Погружная гильза R3/4"x100мм 2 шт;
  • Кабель горелки 2-й ступени 8,0м 2 шт;
  • Пульт управления котлом 2 шт.

1

4

Водоподготовительная установка

1

5

Насос сетевой, Q= 224 м3/ч., H=40 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

6 Насос подпиточный, Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

7

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания топлива

8

Комбинированная горелка газ/диз.  HR93A MG.PR.S.RU.A.1.50, CIB UNIGAS, Италия.

1

9

Комбинированная горелка газ/диз.  HR512A MG.PR.S.RU.A.1.65, CIB UNIGAS, Италия

1

10

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

11

Линия подачи дизельного топлива

1 компл.

12

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 компл.

Электрооборудование

13

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала

14

Водяной калорифер

1 компл.

15

Вентилятор вытяжной

1 компл.

Приборы КИПиА

16

Распределительный щит управления с элементами автоматики и управления.

Графическая панель оператора Weintek (мнемосхемы работы котельной в online режиме)
1 компл.
17 Датчики давления, температуры, манометры, термометры, термостаты 1 компл.
18

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения.

Вывод (дублирование) графической информации с панели Weintek на удаленный пульт диспетчера (ответное устройство и кабельная линия – комплектация Заказчика).
1 компл.
19 Система пожаротушения, пожарная сигнализация и пожарное оборудование 1 компл.

Узлы учета

20 Учет электроэнергии 1
30 Учет исходной воды 1
32 Измерительно-вычислительный комплекс газа 1 компл.
34

Дымовая труба ферменного типа с 2-мя индивидуальными теплоизолированными газоходами (раб. пов. – нерж. сталь), Н=25 м.

3 компл.
35 Трубопроводы, теплоизоляция (минераловатные фольгированные скорлупы/ пенофол 10 мм.),  крепления 1 компл.
36 Пакет рабочей документации на котельную 1 компл.
37 Паспорт 1 компл.
