Ферменная самонесущая дымовая труба высотой 15 м

ОписаниеХарактеристикиУслугиОсновное оборудование

Тип объекта:Самонесущая дымовая труба

Назначение:Для удаления продуктов сгорания природного газа при работе водогрейных котлов

Место отгрузки:Московская область

Дата отгрузки:Январь 2018

Ферменная самонесущая дымовая труба высотой 15 м

Посмотреть
проект на карте →

Характеристики

Высота	15 м
Количество газоотводящих стволов	3
Диаметр газоотводящих стволов	250 мм
Строение газоотводящих стволов	модульное, из сэндвич-дымоходов
Утеплитель	минеральная вата ТЕХНОБЛОК, толщина 50 мм
Рабочая поверхность	нержавеющая сталь AISI 304 толщиной 0,5 мм
Покрывной слой газохода	нержавеющая сталь AISI 430 толщиной 0,5 мм
Опорные конструкции	Сталь марки Ст3
Молниеприёмник	В комплекте
Паспорт дымовой трубы	1 экз., прилагается
Дополнительно	Комплект газоходов с опорами для присоединения котлоагрегатов к дымовой трубе, конденсатоотводчики, ревизии

Услуги

Монтаж, Доставка, Изготовление, Проектирование

Основное оборудование

Наименование	Количество	Комплектация
Ферменная самонесущая дымовая труба ТДСУ-250х3-15м1в высотой 15 метр с тремя вертикальными дымоотводящими стволами Ø_вн = 250 мм в комплекте с анкерной корзиной	1	Ферма металлическая трехгранная – комплект (хомуты, кронштейны крепления хомутов, соединительные элементы, метизы) Прямой элемент газоотводящего ствола, теплоизолированный Ø_внутр =250/ Ø_внеш 350, L = 1150 – 30 * шт. Верхний элемент газоотводящего ствола теплоизолированный Ø_внутр =250/ Ø_внеш 350, L = 1200 - 3 шт. Тройник теплоизолированный с конденсатоотводом и ревизией Ø_внутр =250/ Ø_внеш 350, L = 1200 – 3 шт. Опора в сборе – 3 шт.; Плита опоры – 3 шт.; Молниеприемник -1 шт.; Комплект документации: раздел КМ «Конструкции металлические», пояснительная записка – 1 экз. – в электронном виде в формате *pdf, 2 экз. – в печатном виде. Паспорт дымовой трубы – 1 экз.

Наименование

Количество

Комплектация

Ферменная самонесущая дымовая труба ТДСУ-250х3-15м1в высотой 15 метр с тремя вертикальными дымоотводящими стволами Ø_вн = 250 мм в комплекте с анкерной корзиной

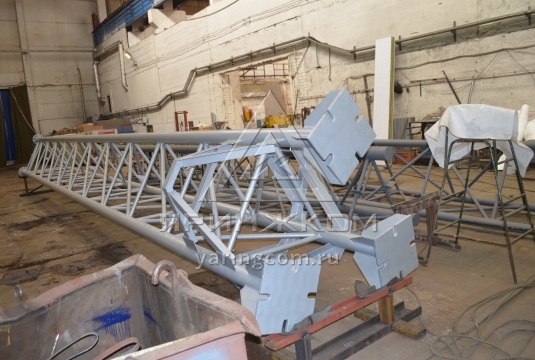

Ферма металлическая трехгранная – комплект (хомуты, кронштейны крепления хомутов, соединительные элементы, метизы)
Прямой элемент газоотводящего ствола, теплоизолированный Ø_внутр =250/ Ø_внеш 350, L = 1150 – 30 * шт.
Верхний элемент газоотводящего ствола теплоизолированный Ø_внутр =250/ Ø_внеш 350, L = 1200 - 3 шт.
Тройник теплоизолированный с конденсатоотводом и ревизией Ø_внутр =250/ Ø_внеш 350, L = 1200 – 3 шт.
Опора в сборе – 3 шт.;
Плита опоры – 3 шт.;
Молниеприемник -1 шт.;
Комплект документации: раздел КМ «Конструкции металлические», пояснительная записка – 1 экз. – в электронном виде в формате *pdf, 2 экз. – в печатном виде.

Паспорт дымовой трубы – 1 экз.
