ГлавнаяОбъекты → Блочно-модульная водогрейная котельная установленной теплопроизводительностью 9,15 МВт

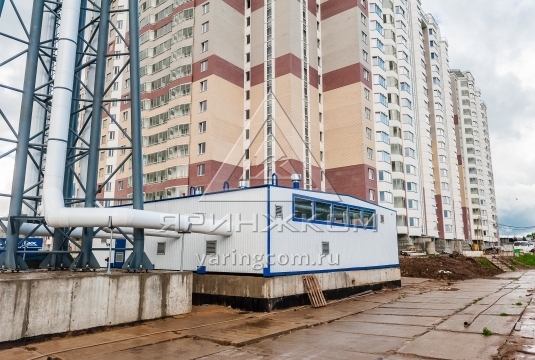

Блочно-модульная водогрейная котельная установленной теплопроизводительностью 9,15 МВт

Назначение:для теплоснабжения административных помещений
Место отгрузки:Московская область
Дата отгрузки:Март 2017

Характеристики

Количество блоков

4

Мощность

9,0 Мвт

Температурный график

95° - 70° С

Габариты (ДхШхВ)

12 х 13,6 х 3,5 м

Топливо основное

природный газ

Топливо резервное

дизельное топливо

ГВС

нет

Дымовая труба

дымовая труба ферменного типа с тремя индивидуальными теплоизолированными газоходами, рабочая поверхность – нержавеющая сталь. Высота – 56 м. (дневная маркировка вертикального газоотводящего ствола, лестница, площадки для обслуживания (4 шт.), в комплекте, без светоограждения.

Паспорт котельной

прилагается, 1 экз

Услуги

Проектирование, Изготовление, Доставка, Монтаж

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

1.1.Здание котельной (металлоконструкция с ограждениями из сэндвич-панелей, утепление – минеральная вата на синтетическом связующем, S=100 мм.)

-  общие габаритные размеры здания с учетом пристроенного блока запаса дизельного топлива 12,0х13,6х3,5* м.

1.2. Пристроенный блок-модуль с размещенным в нем складом запаса дизельного топлива

- Емкость одностенная запаса дизельного топлива V=25 м3 – 2 ед.;

- Габаритные размеры пристроенного блока запаса дизельного топлива 12,0х3,4х3,5* м.

(Здание котельной с пристроенным блоком запаса дизельного топлива исполнено в едином архитектурном стиле.)

1 компл.

Тепломеханическое оборудование



2

Стальной водогрейный котел котел UT-L 24 3050, теплопроизводительность 3 050 кВт, BOSH-BUDERUS.

3

3

Бак расширительный котла «Reflex»

3

4

Водоподготовительная установка «ВОДЭКО», Россия.

1

5

Насос рециркуляции котла G=105,0 м3/ч, H=20 м.в.ст. WILO

3

6

Насос сетевого контура с функцией подключения устройства плавного пуска G=157,4 м3/ч, H=40 м.в.ст. WILO

3 (1резерв.)

7

Устройство плавного пуска насоса сетевого контура

3

8

Модуль регулирования расхода греющей среды

1

9

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

компл.

10

Линия подпитки (насос исходной воды WILO, комплект арматуры, автоматика)

1 компл.

Оборудование подачи и сжигания топлива



11

Горелка модуляционная (топливо – природный газ) «Elko», Германия.

1

12

Горелка модуляционная (топливо – природный газ/дизель) «Elko», Германия.

2

13

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1компл.
14

Линия подачи жидкого топлива (комплект арматуры, трубопроводы, автоматика, насосная группа)

1компл.
15

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1компл.

Линия редуцирования газа

16 Газорегуляторный пункт с двумя линиями редуцирования (основная+резерв) 1компл

Электрооборудование



17

Силовой щит ВРУ, приборы автоматики

1компл.

Отопление и вентиляция котельного зала

18

Водяной калорифер

2

19

Вентилятор вытяжной 4

20

Дефлектор 1

Приборы КИПиА



21

Распределительный щит управления с элементами автоматики и управления

1 компл.

22

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

23

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения, панель щита автоматики котельной

1 компл.

24

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

25

Система охранной сигнализации

1 компл.

26

Кабельная продукция, освещение (основное, аварийное, ремонтное)

1 компл.

Узлы учета



27

Учет электроэнергии

1

28

Учет исходной воды

1

29

Учет тепловой энергии (Коммерческий)

1 компл.

30

Поагрегатный (технологический) учет газа

3
31 Измерительно-вычислительный комплекс газа в комплекте со шкафом телеметрии Аксон 1

32

Дымовая труба ферменного типа с тремя индивидуальными теплоизолированными газоходами, рабочая поверхность – нержавеющая сталь. Высота – 56 м. (дневная маркировка вертикального газоотводящего ствола, лестница, площадки для обслуживания (4 шт.), в комплекте, без светоограждения.

1

29

Трубопроводы, теплоизоляция, крепления

1 компл.

30

Пакет рабочей документации на котельную

1 компл.

31

Паспорт

1
