№ п/п |
Наименование (характеристика) |
Кол-во |
|---|---|---|
|
1 |

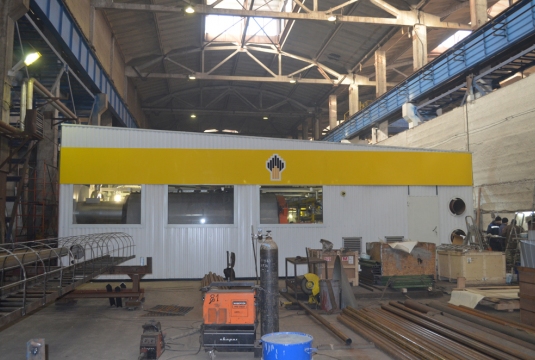

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей, утепление – минеральная вата на синтетическом связующем, S=50-100 мм). Габариты котельной 12 х 21 х 4,5 м |
1 |
|
Тепломеханическое оборудование |
|
|
|
2 |
Стальной водогрейный котел DUOTHERM, теплопроизводительность 4 000 кВт, POLYKRAFT, РОССИЯ |
3 |
|
3 |
Стальной водогрейный котел DUOTHERM, теплопроизводительность 4 000 кВт, POLYKRAFT, РОССИЯ |
1(резерв) |
|
4 |
Комплект каскадного управления котлами |
1 компл. |
|
5 |
Бак расширительный котла |
4 |
|
6 |
Водоподготовительная установка |
1 |
|
7 |
Насос рециркуляции котла, G=29,5 м3/ч, H=10 м.в.ст. WILO |
4 (1 резерв) |
| 8 |
Насос котлового контура c функцией частотного регулирования G=147,5 м3/ч, H=20 м.в.ст. WILO |
3 (1резерв.) |
| 9 |
Насос сетевого контура c функцией частотного регулирования G=206,4 м3/ч, H=50 м.в.ст. WILO |
3 (1резерв.) |
| 10 |
Модуль регулирования расхода греющей среды |
1 |
| 11 |
Теплообменник контура отопления, теплопроизводительность 12 000 кВт, производитель «Ридан», Россия |
1 |
|
12 |
Теплообменник контура отопления, теплопроизводительность 12 000 кВт, производитель «Ридан», Россия |
1 |
|
13 |
Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления) |
1 |
|
14 |
Линия подпитки (насосы подпиточные, автоматика, комплект арматуры, баки запаса подпиточной ) |
1 компл. |
|
Оборудование подачи и сжигания топлива |
|
|
|
15 |
Горелка модуляционная газ-нефтеконденсат «Ecoflam», Италия |
3 |
|
16 |
Горелка модуляционная газ-нефтеконденсат «Ecoflam», Италия |
1(1 резерв) |
| 17 |
Газовая линия: термозапорный клапан, отсечной электромагнитный клапан |
1компл. |
| 18 |
Линия подачи жидкого топлива (комплект арматуры, трубопроводы, автоматика, насосная группа) |
1компл. |
| 19 |
Сигнализаторы загазованности RGD по CH4 и CO |
1компл. |
|
Линия редуцирования газа |
||
| 20 | Газорегуляторный пункт с двумя линиями редуцирования (основная+резерв) | 1компл |
|
Электрооборудование |
|
|
|
21 |
Силовой щит ВРУ, приборы автоматики |
1компл. |
|
22 |
Щит насосного оборудования |
1компл. |
|
Отопление и вентиляция котельного зала |
||
|
23 |
Водяной калорифер |
6 |
|
24 |
Вентилятор вытяжной | 5 |
|
25 |
Дефлектор | 1 |
|
Приборы КИПиА |
|
|
|
26 |
Распределительный щит управления с элементами автоматики и управления |
1 компл. |
|
27 |
Датчики давления, температуры, манометры, термометры, термостаты |
1 компл. |
|
28 |
Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения, панель щита автоматики котельной (визуализация технологического процесса) |
1 компл. |
|
29 |
Система пожаротушения, пожарная сигнализация и пожарное оборудование |
1 компл. |
|
30 |
Система охранной сигнализации |
1 компл. |
|
31 |
Кабельная продукция, освещение (основное, аварийное, ремонтное) |
1 компл. |
|
Узлы учета |
|
|
|
22 |
Учет электроэнергии |
1 |
|
23 |
Учет исходной воды |
1 |
|
24 |
Учет тепловой энергии (Коммерческий) |
1 компл. |
|
25 |
Счетчик жидкого топлива |
2 |
|
26 |
Измерительно-вычислительный комплекс газа |
2 компл. |
| 27 | Поагрегатный (технологический) учет газа | 4 |
|
28 |
Дымовая труба ферменного типа с двумя индивидуальными теплоизолированными газоходами, рабочая поверхность – нержавеющая сталь. Высота – 15 м. |
2 |
|
29 |
Трубопроводы, теплоизоляция, крепления |
1 компл. |
|
30 |
Пакет рабочей документации на котельную |
1 компл. |
| 31 |
Паспорт |
1 |
