ГлавнаяОбъекты → Блочно-модульная котельная общей производительностью 2,5 т. пара/час

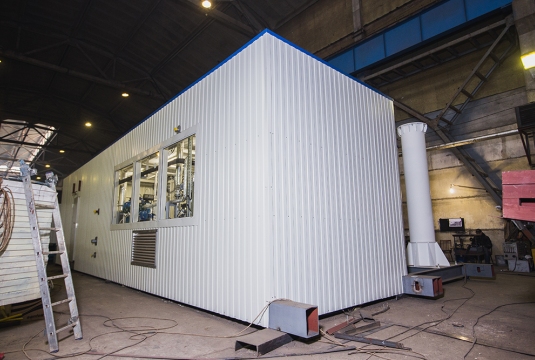

Блочно-модульная котельная общей производительностью 2,5 т. пара/час

Назначение:для подачи пара на разогрев песка на складе инертных материалов.
Место отгрузки:Курск
Дата отгрузки:Сентябрь 2016

Характеристики

Природный газ

Количество блоков

2

Мощность

2,5 т. пара/час

Габариты (ДхШхВ)

12 х 6,4 х 3,2 м

Топливо основное

СУГ

Топливо резервное

нет

ГВС

нет

Дымовая труба

Дымовая труба самонесущая на площадке котельной, Н=10 м.

Паспорт котельной

Прилагается, 1 экз

Услуги

Проектирование, Изготовление, Доставка, Монтаж

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сендвич-панелей), включая помещения для оператора.

Габариты котельной (ДхШхВ): 12 х 6,4 х 3,2 м.

2

Паровая часть



2

Паровой котел производительностью 2500 кг/час, фирмы «ICI Caldaie S.p.A», Италия. Модель SIXEN 2500, расчетное давление пара 13 бар.

1

3

Аварийная сигнализация высокого уровня

1

4

Группа автоматической продувки (нижняя продувка, пневмопривод)

1

5

Система контроля над солесодержанием (верхняя продувка, пневмопривод)

1

6

Охладитель проб

1

7

Экономайзер, модель ECXV 15-20, тип А (только при топливе – газ)

1

8

Деаэратор

1

9

Насос подпиточный, Германия/Дания (WILO/Grundfos)

2 (1 резерв.)

10

Бак запаса подпиточной воды, V=2,5 м3

1

11

Насос исходной воды, Германия/Дания (WILO/Grundfos)

2 (1 резерв.)

12

Водоподготовительная установка (для паровых котлов).

Расчет водоподготовки предварительный и уточняется после получения хим. анализа воды

1

13

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1компл.

Оборудование подачи и сжигания топлива



15

Горелка комбинированная модуляционная «Ecoflam», модель BLU 3000.1 PR TL, давление газа от 100 до 500 мбар. Газовая рампа VGD 20.503, 2″, Италия.

1

16

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1компл.

17

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1компл.

Отопление и вентиляция котельного зала



19

Электроконвектор

1

20

Вентилятор вытяжной

2

Приборы КИПиА



21

Распределительный щит управления с элементами автоматики и управления

1

22

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

23

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1

24

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

Электрооборудование

25

Силовой щит ВРУ, приборы автоматики

1 компл.

Узлы учета



26

Учет пара

1

26

Учет газа (технологический)

1

Учет электроэнергии

1

28

Учет исходной воды

1

29

Дымовая труба самонесущая на площадке котельной, Н=10 м.

1

30

Трубопроводы, теплоизоляция, крепления

1

31

Пакет рабочей документации на котельную

1 компл.

32

Комплект ЗИП

1 компл.

33

Паспорт

1
